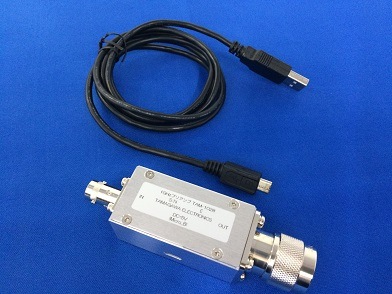

TAM-1028（1GHzプリアンプ）
TAM-1028は、
適用周波数範囲0.1MHz〜1000MHzでご利用いただけるプリアンプです。
付属のUSBケーブルを使用することで、
測定器のUSB端子（＋5V）から電源供給可能です。
【電気仕様】
|
項目
|
規格
|
備考
|
|
適用周波数範囲
|
0.1〜1000MHz
|
|
|
最大入力電力定格
|
0dBm max.
|
|
|
小信号利得
|
25dB以上（常温時）※
23dB以上（全温度範囲）
|
Pin＝−30dBm時
|
|
利得帯域内偏差
|
2.5dBp-p以内（全温度範囲）
|
|
|
高調波
|
−30dBc以下
|
Pin＝−30dBm時 3foまで
|
|
スプリアス
|
−50dBc以下
|
Pin＝−30dBm時
〜3000MHz（高調波を除く）
|
|
NF
|
8dB以下（0.1〜0.2MHz）
5.5dB以下（0.2〜1000MHz）
|
全温度範囲
|
|
入出力V.S.W.R
|
入力 2.5以下
出力 2.5以下
|
全温度範囲
|
|
電源電圧、消費電流
|
DC＋5.0V±0.5V/80mA以下
|
全温度範囲
|
|
RF入出力コネクタ
|
入力 BNC-J
出力 N-P
|
50Ωストレート
|
|
電源コネクタ
|
Micro USB_B
|
|
|
寸法（W×D×H）
|
26mm×53mm×26mm
|
突起物・コネクタ含まず
|
|
RoHS
|
対応品
|
|
|
添付品
|
あり
|
USBケーブル1.2m ×1本
（USB_A-Micro USB_B）
|
※常温：＋25℃±5℃の範囲内
【注意事項】
1
）下記環境条件下にてご使用ください。
・動作周囲温度：0〜＋40℃
・湿度：85％RH（＠＋35℃）以下、結露なきこと
2
）本製品は電源電圧DC＋5V±0.5Vでの使用となります。
規定範囲外の電源電圧を印加された場合、破損する恐れがあります。
3
）当社の承認なしに、機器の改造・変更等により生じた故障・事故につきまして、当社は責任を負いません。
4
）お客様による輸送、移動時の落下・衝撃等、お取扱いが不適切で生じた事故・損傷、
また、火災、公害、異常電圧、天災地変等に起因する事故や損傷につきましても、保証対象外とさせていただきます。
この製品に記載された仕様は、製品改良などのため、お断りなしに変更する場合がございます。
あらかじめご了承くださいますよう、お願い申し上げます。
| 製造元 : 多摩川電子 |
| 価格 : 53,900円(税抜き49,000円) |
在庫無くなり次第、販売終了となります。 拡大クリックしますと図面が出ます。 |
|
|
|
